PLC控制稀释计量分配模块

脱硝还原剂（尿素溶液/氨水）、稀释用软化水及压缩空气进入本模块后，可根据NOx排放浓度反馈信息自动调节脱硝还原剂（尿素溶液/氨水）的喷射用量；稀释用软化水同样可根据NOx排放浓度通过流量计调整所需的混合用量；压缩空气则通过分配器分配到每组喷射装置中。

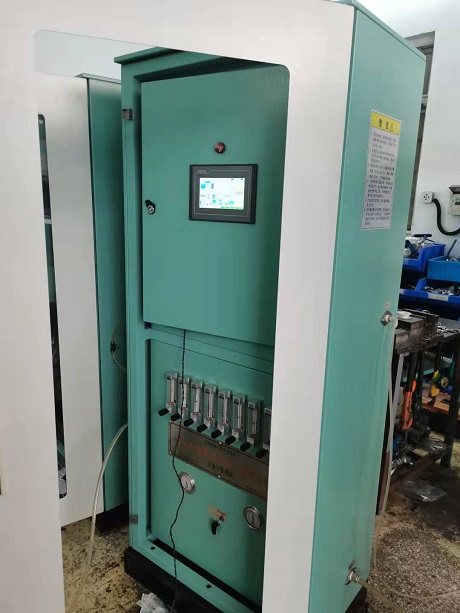

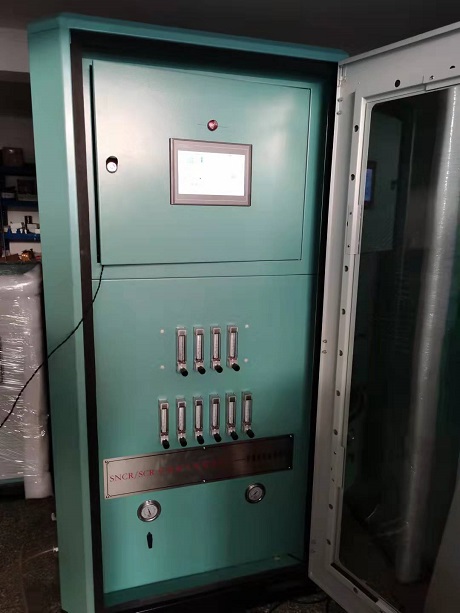

PLC在线稀释计量分配模块内有触摸屏、电动调节阀、混合器、分配器、流量计；空气过滤器、减压阀、压力传感器、流量传感器、电磁阀组、气体分配器及各管路液、气压力显示装置和传感装置等。具有整体结构简洁紧凑，集成度高，操作及安装简便，液、气管路联接分布整齐合理等优点；经控制系统（PLC）编程后可对整套脱硝系统设备进行操作与监控。
安装说明：

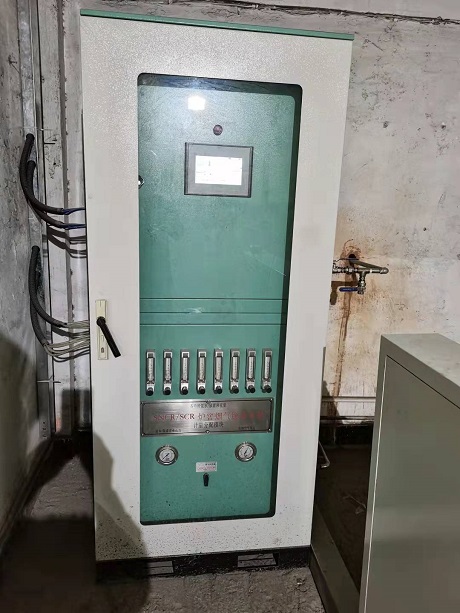

①本模块宜安装在操作现场，安装时应注意模块四周应留有足够的空间，以便于各管道的连接及检修空间（模块后方应预留不小于1m维修空间）；同时应注意远离高温区域，避免因温度过高而影响模块内电气设备的正常运行。
②   本模块右侧已预留脱硝还原剂（氨水）及稀释水1/2＂内螺纹接口，安装时只需将各路供液管道旋紧至不渗漏即可。
③   本模块左侧则预留脱硝还原剂（氨水）供液及压缩空气（ø6mm/ø8mm）快速接口，安装时只需将各路气、液软管按相应编号插入快速接口即可。
④ 还原剂及压缩空气应尽量保证干净、无杂质，为防止堵塞等意外情况，还原剂管路安装过滤器、压缩气体管路安装气水分离器及过滤装置。
