SCR脱硝系统组成

1、SCR反应器

反应器的截面尺寸根据锅炉的大小设计，每台脱硝反应器根据脱硝效率要求设计成1＋1或2+1层催化剂布置方式，其中上层为预留层。烟气经过与氨气均匀混合后垂直向下流经反应器，反应器入口设置气流均布装置，反应器主要由里面布置的催化剂、催化剂支撑梁、反应器壳体、密封板等组成。  在反应器内，还原剂（氨）在催化剂的作用下与烟气中的NOx反应生成无害的N2和H2O，从而去除烟气中的NOx。
2、催化剂
目前最常用的催化剂为V2O5-WO3(MoO3)/TiO2系列（TiO2作为主要载体、V2O5为主要活性成分）。
目前SCR商用催化剂基本都是以TiO2为载体，以V2O5为主要活性成份，以WO3、MoO3为抗氧化、抗毒化辅助成份。催化剂型式可分为三种：板式、蜂窝式和波纹板式。
板式催化剂以不锈钢金属板压成的金属网为基材，将TiO2、V2O5等的混合物黏附在不锈钢网上，经过压制、锻烧后，将催化剂板组装成催化剂模块。
蜂窝式催化剂一般为均质催化剂。将TiO2、V2O5、WO3等混合物通过一种陶瓷挤出设备，制成截面为150mmX150mm，长度不等的催化剂元件，然后组装成为截面约1mx1m的标准模块。
波纹板式催化剂的制造工艺一般以用玻璃纤维加强的TiO2为基材，将WO3、V2O5等活性成份浸渍到催化剂的表面，以达到提高催化剂活性、降低SO2氧化率的目的。
3、反应器壳体和钢结构
反应器壳体是包含催化剂的外部结构，主要由框架钢结构、钢板焊接而形成密闭的空间。为了防止烟气的散热，在反应器内外护板之间布置保温材料。为支撑催化剂，在每层催化剂的下面布置有支撑钢结构梁，将催化剂模块成排布置在支撑梁上。在反应器的入口设置气流均布装置，反应器内部易于磨损的部位设有防磨措施。内部各种加强板及支架均设计成不易积灰的型式，同时将考虑热膨胀的补偿措施。在反应器壳体上设置更换催化剂的门、人孔门和安装声波吹灰器的孔。
4、烟道系统
烟道分为反应器入口烟道和出口烟道二部分。入口烟道从锅炉尾部省煤器出口膨胀节至反应器入口为止。在入口烟道上布置有氨喷射装置、混合器、烟气导流板和灰斗等。出口烟道从反应器出口至锅炉尾部空预器入口为止。在出口烟道上布置有烟气导流板等。
5、还原剂储存制备供应系统

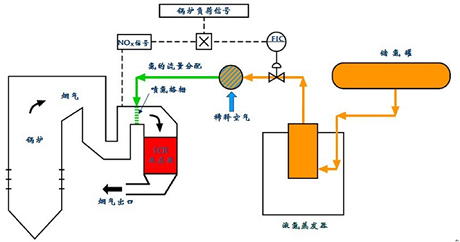

还原剂用罐装卡车运输，以液体形态储存于还原剂储罐中；还原剂在注入SCR 系统烟气之前经由蒸发器蒸发气化，并经过缓冲罐稳压后供应反应器脱硝使用，这部分工作都是在还原剂储存制备供应系统内完成的。还原剂储存制备供应系统主要由卸料压缩机、还原剂储罐、还原剂蒸发槽、还原剂缓冲槽及还原剂输送管道等，并备有氮气吹扫系统。
6、还原剂喷射系统
还原剂喷射系统包括由气化的还原剂与稀释空气混合，通过喷还原剂格栅喷入SCR反应器上游的烟气中这一工艺过程。
6.1稀释风机
还原剂在空气中的体积浓度达到16～25%时，会形成II类可燃爆炸性混合物。为保证注入烟道的还原剂与空气混合物的安全，除控制混合器内还原剂的浓度远低于其爆炸下限外，还保证氨在混合器内均匀分布，喷入反应器入口烟道的氨气为空气稀释后的含5％左右还原剂的混合气体。所选择的风机满足脱除烟气中NOx最大值的要求，并留有一定的余量。稀释风机按2台100％容量设置（1运1备）。风量裕度不低于10%，风压裕度不低于20%。
6.2 还原剂/空气混合器
为了保证还原剂与稀释空气均匀混合，每台锅炉采用2台混合器，混合器为隔板式。
6.3 还原剂喷射格栅
还原剂的注入采用格栅式，在管道上布置很多喷嘴，以保证喷入烟道内的还原剂与烟气均匀分配和混合。在喷射格栅的入口每一区域分配管道上设有手动流量调节阀，以调节个个区域还原剂的分配。
7、吹灰系统
SCR反应器采用声波吹灰器，每台反应器安装一套声波吹灰系统。每一层催化剂设置3台吹灰器，吹灰控制纳入机组DCS系统。
